产品详情
- 产品描述
-
技术
压力监测器GPSA5适用于Madewelle多功能阀的紧凑式压力监测器节紧凑式压力监测器
这种压力监测器适用于当压力实际值改变为所调整的开关点(额定值)时电路的开、关和转换。
设定点（开关点）使用一个调节盘上的刻度进行调整。
在金属外壳上的集成测量接管是标准配置。
使用
用于Madewelle多功能电磁阀和C系列电磁阀的压力监测
适合燃气类1,2,3的燃气以及其他中性气态介质。功能
在压力过大的区域、压力监测器可以轻松地调节压力大小此种压力监测器可以不借助于辅助能量工作。过压监测器GPS...A5

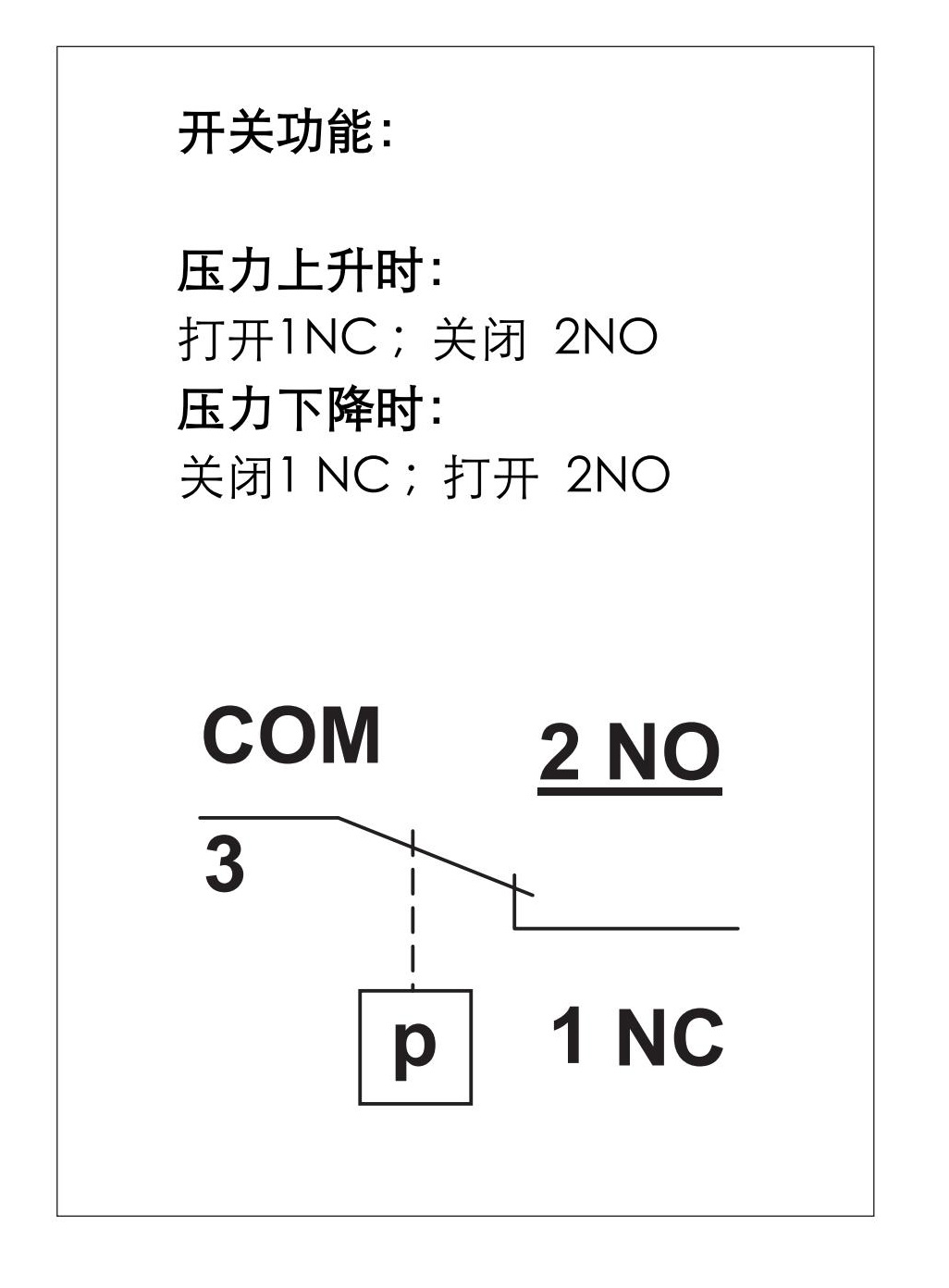

GPS...A5是一种可以在过压区轻松工作的压力监测器。开关装置对过压反应。它会在超出或低于已设定的设定点时对电路进行开关或转换。
操作特性
GPS...A5
当压力变化时，反应迅速。
GPS...A5/1

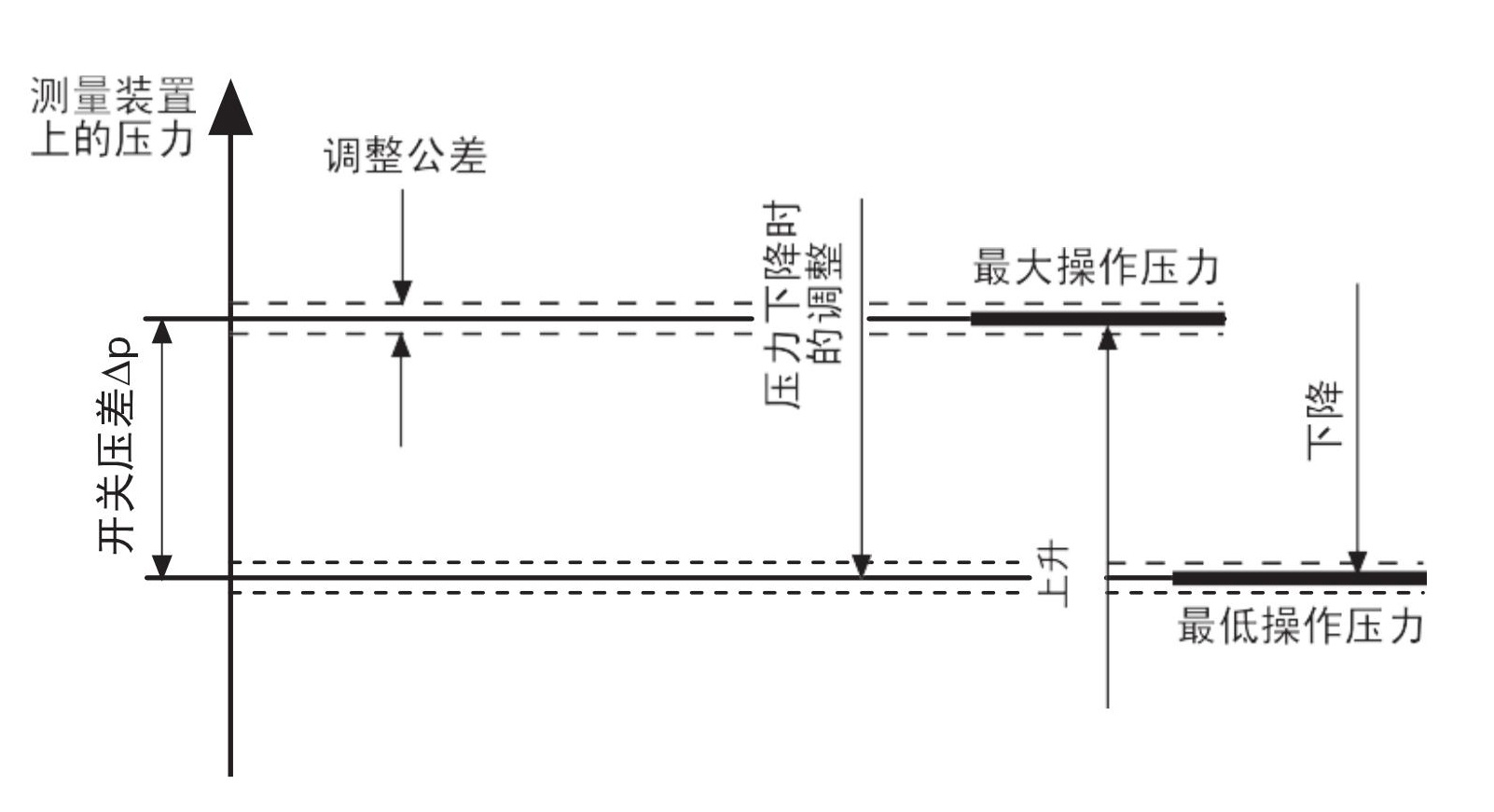

通过附加阻尼喷嘴、可以在压力波动时，延时反应时间。控制差Ap的定义
控制差Ap是位于最高和最低开关压力之间的压力差。
技术参数
最大工作压力
GPS 3 A5 - GPS 150 A5 600mbar (60kpa) 压力接口
压力监测器的底部O型环状法兰连接 测量连接
金属外壳上的测量接管￠9 温度范围
环境温度为 -15℃到+70℃
介质温度为 -15℃到+70℃
储存温度为 -30℃到+80℃材料
外壳： 铝压铸
开关部件： 聚酰胺（PA66）
膜片： 丁二烯-丙烯腈橡胶
开关触点： （Ag）开关电压
交流电有效值 最小24V 最大值250V
直流电 最小24V 最大48V额定电流
GPS 10...150 A5
电流有效值 10AGPS 3 A5
电流有效值 6A操作电流 交流电有效值 6A当cosφ 1时
交流电有效值 3A当cosφ 0.6时
交流电有效值 最小0.02A
直流电 最小0.02A
直流电 最大1A交流电有效值 4A当cosφ 1时
交流电有效值 2A当cosφ 0.6时
交流电有效值 最小0.02A
直流电 最小0.02A
直流电 最大1A电路连接
根据符合DIN EN 175 301-803的接线盒的插接件,3级,保护绝缘,无接地 防护等级
根据EC529(EN 60529),IP54 调整公差
开关点偏差可为额定值土15%,在压力下降,膜片位置垂直时进行校准。 规格
调整范围
[mbar]压力开关公差
[mbar]GPS 3 A6
0.7 - 3 ≤0.7 GPS 10 A6
2 - 10 ≤1 GPS 50 A6
5 - 50 ≤2.5 GPS 150 A6
5 - 150 ≤5 1mbar=100pa=0.1kpa≈10mm WS 1pa=0.01mbar≈0.1mm WS

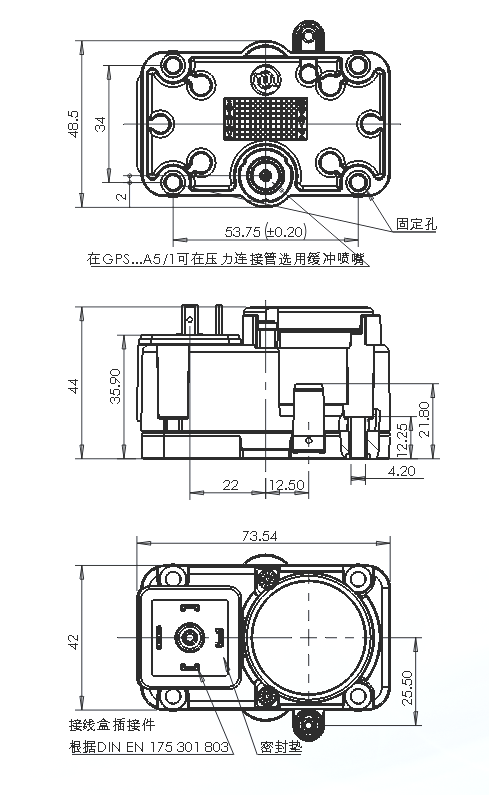

安装尺寸[毫米]
GPS...A5，A5/1

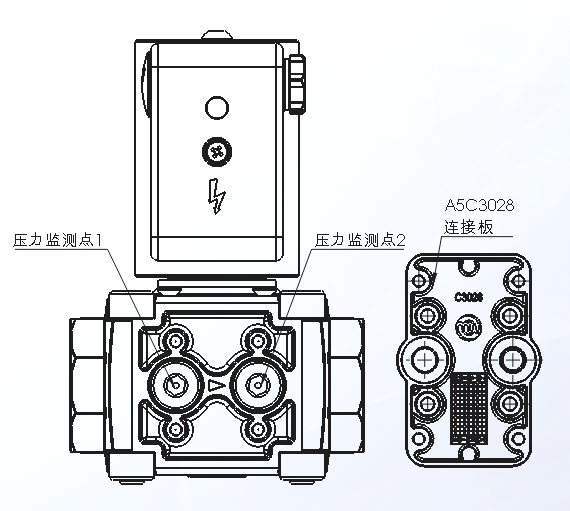

压力监测点GPS....A5
配合A5C3028连接板
可以安装型号：
DEVC115~450
DEVC115~450双联及三联组合阀

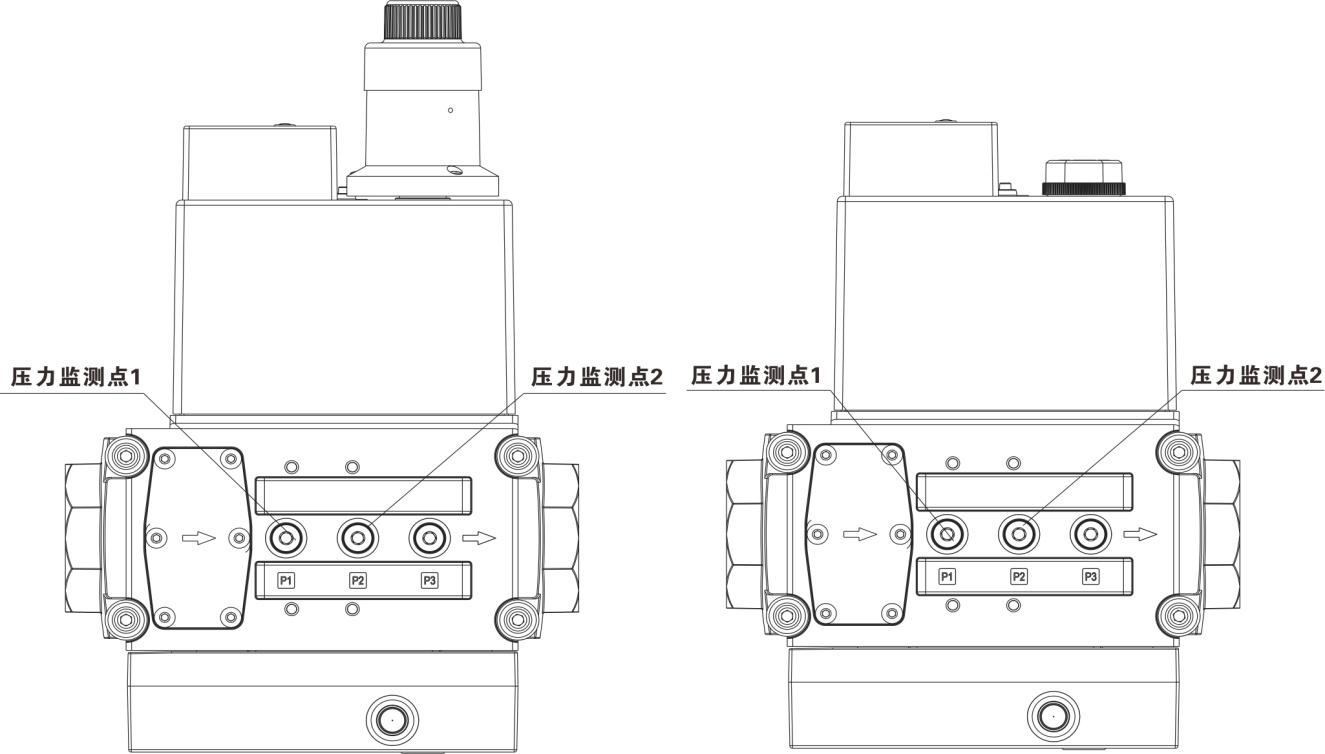

压力监测点GPS....A5
可以安装型号：
DEVB DLE407~411
DEVB DLE407~411

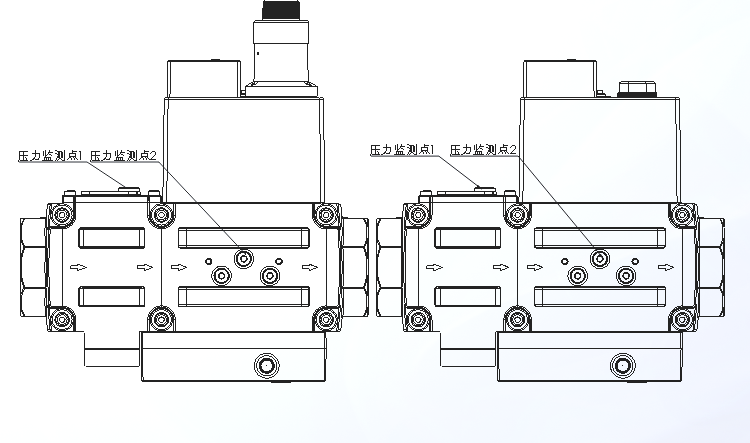

压力监测点GPS....A5
可以安装型号：
DEV B DLE412~420
DEV B D412~420

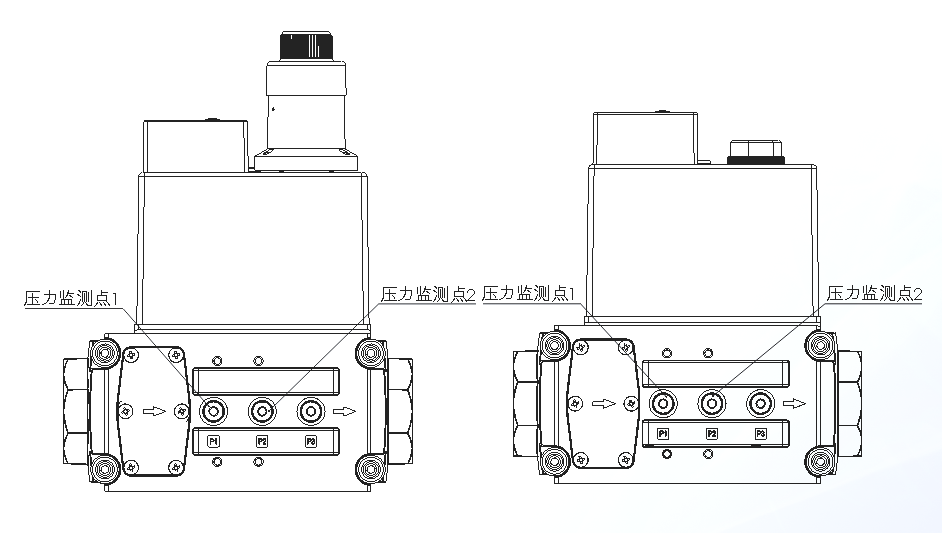

压力监测点GPS....A5
可以安装型号：
DEV DLE507~511
DEV D507~511

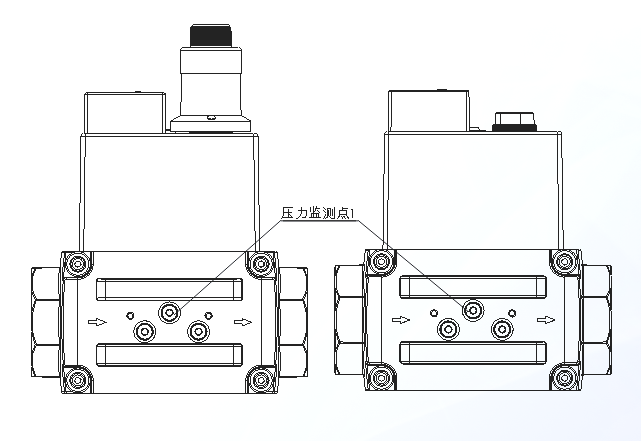

压力监测点GPS....A5
可以安装型号：
DEV DLE512~520
DEV D512~520

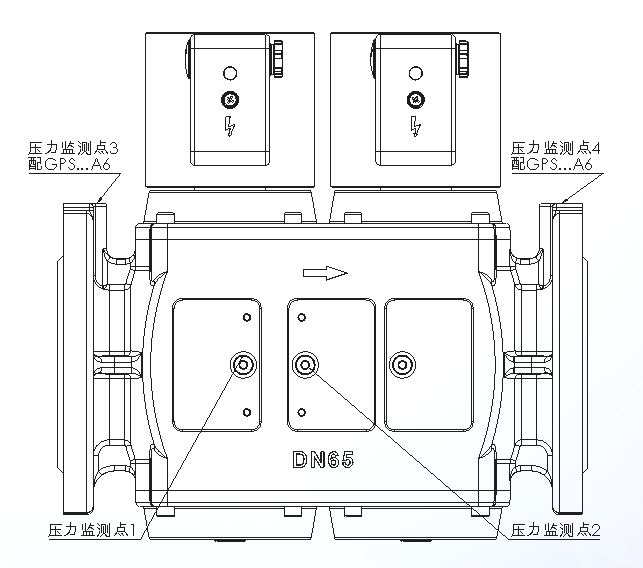

压力监测点GPS....A5
可以安装型号：
DEV-5065R
DEV-5080R
>
