DEVSC50
DEVSC系列产品介绍
燃气电磁阀可广泛适用于燃气安全输送控制领域，以提供启闭或紧急切断燃气供应。
可适用于气体介质，如：天然气、甲烷、液化石油气等。
阀体两侧或底部配有旁通孔，孔径为G1/4”
可与同型号组合或与C型其它相同通径型号阀阀组合。
工作指示灯显示，直观明了。
液动慢开模块突破50万次疲劳试验无故障，实现更专业的安全保障。
操作及安装
常闭式，通电后可缓慢开启，蓝色指示灯显示，断电后瞬间关闭,指示灯熄灭。
技术参数
开启时间1-30秒可调
关闭时间<1秒
最大工作频率：每分钟20次
最大工作压力：DN20-25 360mbar; DN32-50 200mbar
配有G1/4孔径旁通孔
内置过滤网
防护等级：IP54
密封材料：丁腈橡胶
阀体材质：阀用铝合金
AISI 302钢质弹簧
环境温度：-15℃- 60℃
线圈温度：65℃
标准及认证
“A”级标准
EN161:2002标准
符合英国及欧洲燃气标准
CE认证
电气规范
额定电压：50/60Hz，230Vac、110Vac、24Vac (及其他特定)
线圈等级F，可360°旋转，可100%长期持续工作
|
TYPE （型号） |
Passage DN（通径） |
Connection (连接尺寸) |
Max Pressure （最大压力Mbar） |
Operating temperature （温度℃） |
Protection (防护等级) |
| DEVSC20 | 20 | Rp 3/4″ | 360 | -15 to 60 | IP54 |
| DEVSC25 | 25 | Rp 1″ | 360 | -15 to 60 | IP54 |
| DEVSC325 | 25 | Rp 1″ | 360 | -15 to 60 | IP54 |
| DEVSC332 | 32 | Rp 1¼″ | 200 | -15 to 60 | IP54 |
| DEVSC32 | 32 | Rp 1¼″ | 200 | -15 to 60 | IP54 |
| DEVSC40 | 40 | Rp 1½″ | 200 | -15 to 60 | IP54 |
| DEVSC50 | 50 | Rp 2″ | 200 | -15 to 60 | IP54 |

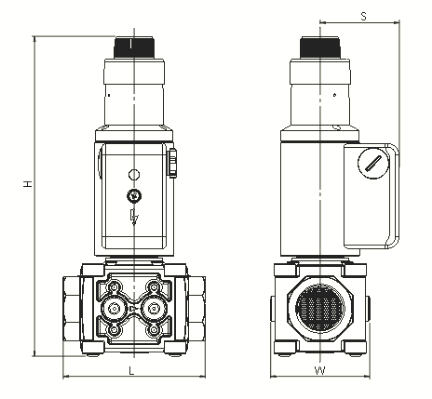

“DEVSC”系列慢开快闭电磁阀安装尺寸
| 型号 |
长度 L(mm) |
宽度 W(mm) |
高度 H(mm) |
线圈回转半径S(mm) |
| DEVSC20 | 100 | 70 | 226 | 56 |
| DEVSC25 | 100 | 70 | 226 | 56 |
| DEVSC325 | 112 | 82 | 238 | 59 |
| DEVSC332 | 112 | 82 | 238 | 59 |
| DEVSC32 | 150 | 104 | 280 | 68 |
| DEVSC40 | 150 | 104 | 280 | 68 |
| DEVSC50 | 150 | 104 | 280 | 68 |
燃气电磁阀安装使用注意事项
1、安装时应选择振动较小的水平管道段为宜，DN50以下允许90度安装DN65以上只允许水平安装。
2、电磁阀标签上的参数应与实际使用要求相符。
3、电磁阀阀体上的箭头应与介质流向一致。
4、为保证电磁阀的正常使用，请在阀前加装燃气专用过滤器。
5、本阀自身不具备防爆性能。
6、安装前请彻底吹扫管道，以避免异物损伤膜片造成电磁阀失灵。
7、如安装在室外以及恶劣环境下应做相对应的有效防护
8、当电磁阀发生故障时，为了及时隔离和便于维修，建议安装旁通（旁路）装置。
9、使用中若阀启闭失灵，可检查线圈是否断电；使用电源及介质压力是否正常。
10、电磁阀暂不安装时，可存放在环境温度0~40℃、相对湿度≤80%无腐蚀气体的室内，不允许露天存放。
