DEVSC325

DEVSC系列产品介绍     燃气电磁阀可广泛适用于燃气安全输送控制领域,以提供启闭或紧急切断燃气供应。     可适用于气体介质,如:天然气、甲烷、液化石油气等。     阀体两侧或底部配有旁通孔,孔径为G1/4”     可与同型号组合或与C型其它相同通径型号阀阀组合。     工作指示灯显示,直观明了。     液动慢开模块突破50万次疲劳试验无故障,实现更专业的安全保障。
产品描述
DEVSC系列产品介绍
燃气电磁阀可广泛适用于燃气安全输送控制领域,以提供启闭或紧急切断燃气供应。
可适用于气体介质,如:天然气、甲烷、液化石油气等。
阀体两侧或底部配有旁通孔,孔径为G1/4”
可与同型号组合或与C型其它相同通径型号阀阀组合。
工作指示灯显示,直观明了。
液动慢开模块突破50万次疲劳试验无故障,实现更专业的安全保障。

操作及安装
常闭式,通电后可缓慢开启,蓝色指示灯显示,断电后瞬间关闭,指示灯熄灭。

技术参数
开启时间1-30秒可调
关闭时间<1秒
最大工作频率:每分钟20次
最大工作压力:DN20-25 360mbar; DN32-50 200mbar
配有G1/4孔径旁通孔
内置过滤网
防护等级:IP54
密封材料:丁腈橡胶
阀体材质:阀用铝合金
 AISI 302钢质弹簧
环境温度:-15℃- 60℃
线圈温度:65℃

标准及认证
“A”级标准
EN161:2002标准
符合英国及欧洲燃气标准
CE认证

电气规范
额定电压:50/60Hz,230Vac、110Vac、24Vac (及其他特定)
线圈等级F,可360°旋转,可100%长期持续工作


TYPE
(型号)

   Passage      DN(通径)

Connection
(连接尺寸)
Max Pressure
(最大压力Mbar)

Operating temperature    (温度

Protection
(防护等级)
DEVSC20 20 Rp 3/4″ 360 -15 to 60 IP54
DEVSC25 25 Rp   1″ 360 -15 to 60 IP54
DEVSC325 25 Rp   1″ 360 -15 to 60 IP54
DEVSC332 32 Rp  1¼″ 200 -15 to 60 IP54
DEVSC32 32 Rp  1¼″ 200 -15 to 60 IP54
DEVSC40 40 Rp  1½″ 200 -15 to 60 IP54
DEVSC50 50 Rp   2″ 200 -15 to 60 IP54

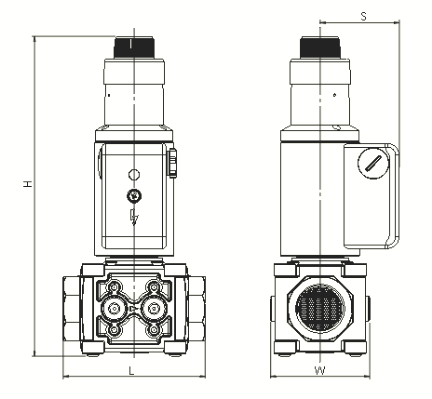

            “DEVSC”系列慢开快闭电磁阀安装尺寸

嘉兴市大宇机电有限公司



型号

       长度         L(mm)

     宽度       W(mm)

   高度     H(mm)

线圈回转半径S(mm)

DEVSC20 100 70 226 56
DEVSC25 100 70 226 56
DEVSC325 112 82 238 59
DEVSC332 112 82 238 59
DEVSC32 150 104 280 68
DEVSC40 150 104 280 68
DEVSC50 150 104 280 68


燃气电磁阀安装使用注意事项
1、安装时应选择振动较小的水平管道段为宜,DN50以下允许90度安装DN65以上只允许水平安装。
2、电磁阀标签上的参数应与实际使用要求相符。
3、电磁阀阀体上的箭头应与介质流向一致。
4、为保证电磁阀的正常使用,请在阀前加装燃气专用过滤器。
5、本阀自身不具备防爆性能。
6、安装前请彻底吹扫管道,以避免异物损伤膜片造成电磁阀失灵。
7、如安装在室外以及恶劣环境下应做相对应的有效防护
8、当电磁阀发生故障时,为了及时隔离和便于维修,建议安装旁通(旁路)装置。
9、使用中若阀启闭失灵,可检查线圈是否断电;使用电源及介质压力是否正常。
10、电磁阀暂不安装时,可存放在环境温度0~40℃、相对湿度≤80%无腐蚀气体的室内,不允许露天存放。
