DEVMG50

  • 商品名称: DEVMG50
  • 商品编号: 1065296128481316864
此款燃气电磁阀可广泛适用于燃气安全输送控制领域,以提供启闭或紧急切断燃气供应。 可适用于气体介质,如:天然气、甲烷、液化石油气等。 启动时后蓝色指示灯亮,工作模式可视化。

所属分类:

技术支持:

产品详情

  • 产品描述
  • 产品详细介绍
    此款燃气电磁阀可广泛适用于燃气安全输送控制领域,以提供启闭或紧急切断燃气供应。
    可适用于气体介质,如:天然气、甲烷、液化石油气等。
    启动时后蓝色指示灯亮,工作模式可视化。

    操作及安装
    常闭式,通电后手动开启,开启后蓝灯亮,断电后瞬间关闭,灯熄灭。
    阀体两侧或底部配有旁通孔,孔径为G1/4”

    技术参数
    开启时间:手动开启
    关闭时间<1秒
    最大工作压力:DN10-25 360mbar;DN32-50 200mbar
    配有G1/4孔径旁通孔
    内置过滤
    防护等级:IP54
    密封材料:丁腈橡胶
    阀体材质:阀用铝合金
    AISI 302钢质弹簧
    环境温度:-15℃- 60℃
    线圈温度:65℃

    标准及认证
    “A”级标准
    EN161:2002标准
    符合英国及欧洲燃气标准
    CE认证

    电气规范
    额定电压:50/60Hz,230Vac、110Vac、24VDC(及其他特定)
    线圈等级F,可360°旋转,可100%长期持续工作


    TYPE
    (型号)

    Passage   DN(通径)

    Connection
    (连接尺寸)
    Max Pressure
    (最大压力Mbar)

    Operating temperature   温度

    Protection
    (防护等级)
    DEVMG10 10 Rp  3/8" 360 -15 to 60 IP54
    DEVMG15 15 Rp  1/2" 360 -15 to 60 IP54
    DEVMG20 20 Rp  3/4" 360 -15 to 60 IP54
    DEVMG25 25 Rp    1" 360 -15 to 60 IP54
    DEVMG32 32 Rp   1¼" 200 -15 to 60 IP54
    DEVMG40 40 Rp   1½" 200 -15 to 60 IP54
    DEVMG50 50 Rp    2" 200 -15 to 60 IP54

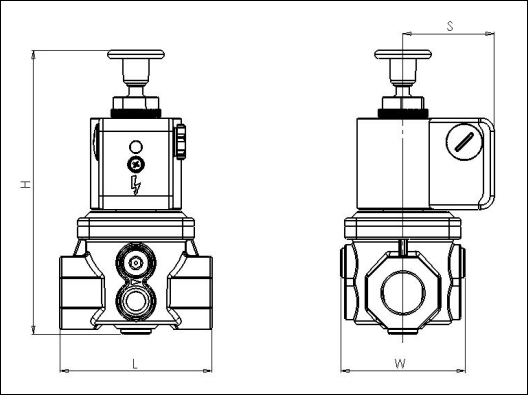

              “ DEVMG ”系列常闭手动式电磁阀安装尺寸

    嘉兴市大宇机电有限公司





    型号 长度
    L(mm)
    宽度
    W(mm)

    高度(关闭/打开)H(mm)

       线圈回转半径    S(mm)

    DEVMG10 72 71 160/165 55
    DEVMG15 72 71 160/165 55
    DEVMG20 92 76 173/179 59
    DEVMG25(小) 92 76 173/175 59
    DEVMG25 100 80 179/181 59
    DEVMG32 149 115 222/234 71
    DEVMG40 149 115 222/234 71
    DEVMG50 170 142 237/249 76



    燃气电磁阀安装使用注意事项
    1、安装时应选择振动较小的水平管道段为宜,DN50以下允许90度安装DN65以上只允许水平安装。
    2、电磁阀标签上的参数应与实际使用要求相符。
    3、电磁阀阀体上的箭头应与介质流向一致。
    4、为保证电磁阀的正常使用,请在阀前加装燃气专用过滤器。
    5、本阀自身不具备防爆性能。
    6、安装前请彻底吹扫管道,以避免异物损伤膜片造成电磁阀失灵。
    7、如安装在室外以及恶劣环境下应做相对应的有效防护。
    8、当电磁阀发生故障时,为了及时隔离和便于维修,建议安装旁通(旁路)装置。
    9、使用中若阀启闭失灵,可检查线圈是否断电;使用电源及介质压力是否正常。
    10、电磁阀暂不安装时,可存放在环境温度0~40℃、相对湿度≤80%无腐蚀气体的室内,不允许露天存放。
